2 subwoofery experymenty i ich wykorzystanie

Ileż leży w piwnicach i na strychach zapomnianych skrzynek głośnikowych, czasem lekko podupadłe , niekiedy w dobrym stanie. Postanowiłem pobawić się w eksperymenty, przy okazji robiąc coś ciekawego, co może pracować w domowych zestawach kina lub komputerowych. Wiele jest konstrukcji do niewielkich pokoi, komputerowych w konfiguracji 2.1 , niestety także sporo z nich ma jakość „pop”. Angażując niewielkie środki można wykreować sobie dźwięk o wiele lepszy, przy okazji poexperymentować, poznać technikę i mieć satysfakcję. Większy sub powstał na bazie skrzynki Tonsila 2.2 z głośnikami GDN 20/80 w tandemie, drugi mały wooferek na 15cm dedykowanym głośniku. Mniejszy był częścią jakiejś konstrukcji 5.1 z zestawem wzmacniaczy, które ktoś puścił z dymem. Obie konstrukcje to filtry akustyczne pasmowo przepustowe z jedną komorą wentylowaną. Zrezygnowałem z fabrycznego filtra obustronnego z T2.2 ze względu na jego podbicie w wyższym podzakresie i koszmarną odpowiedź impulsową. Strojenie natomiast jest wybrane optymalniej dla jednej komory rezonansowej. Objętość zamknięta pozwala lepiej kontrolować te skądinąd wiekowe przetworniki. Obie konstrukcje napędzałem swoim wzmacniaczykiem 2.1 (także w większości z odpadów), który na co dzień używam w pracy jako centrum dźwiękowe. Pomiary wykonałem swoim systemem posiadającym własną końcówkę mocy. Przy pomocy kilku płyt MDF, odrobiny lakieru i dwóch sprayów uzyskałem zadowalające efekty, a koszt właściwie żaden. Obie konstrukcje są przystosowane do zasilenia także sygnałem z filtrów pasywnych, Do takiej konfiguracji wykorzystałem oryginalne filtry T 2.2 (na rysunku pokazuję oryginalne wartości elementów i konstrukcję fabryczną T2.2). Mimo że odpowiedź impulsowa w konfiguracji pasywnej jest minimalnie gorsza, to pozwala ona wzbogacić brzmienie prostego systemu. Oczywiście trzeba pamiętać że zestrojenie pasywnego układu 2.1 jest trudniejsze. Nie ma co filozofować, brzmienie jest i tak lepsze niż większości marketowych pudełek. Mały wooferek strojony dość wysoko żeby uzyskać jako taką sprawność (wiele gotowych systemów z jednego pudełka także nie ma subwooferów tylko raczej woofery co naturalnie uzupełnia satelitki przenoszące np. od 150-200 Hz). Większy daje radę naprawdę nisko (mimo strojenia w okolicach 50Hz co w takich konstrukcjach jest normalne), czasem pozwala sobie na mniejszą szybkość ale jest naprawdę „sprężysty”.

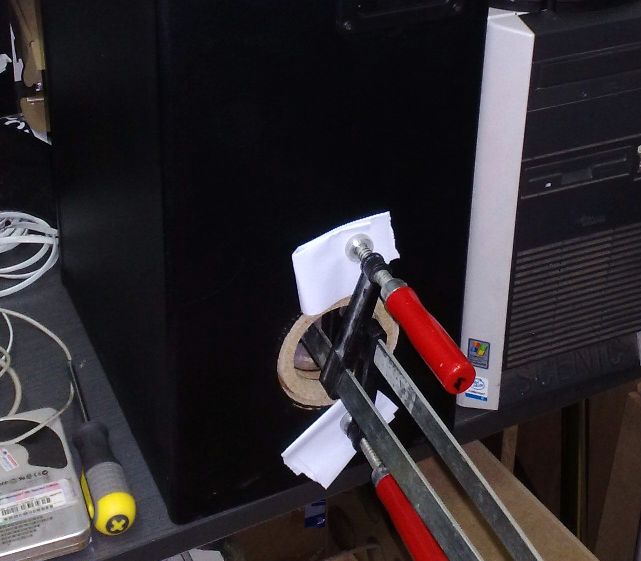

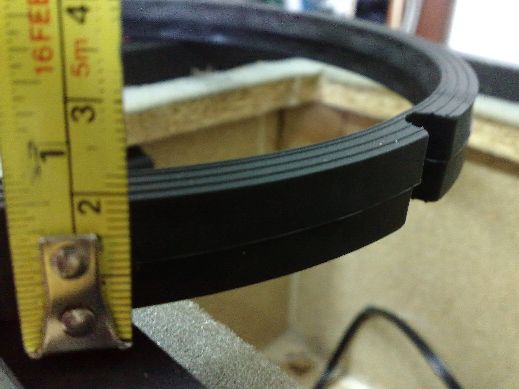

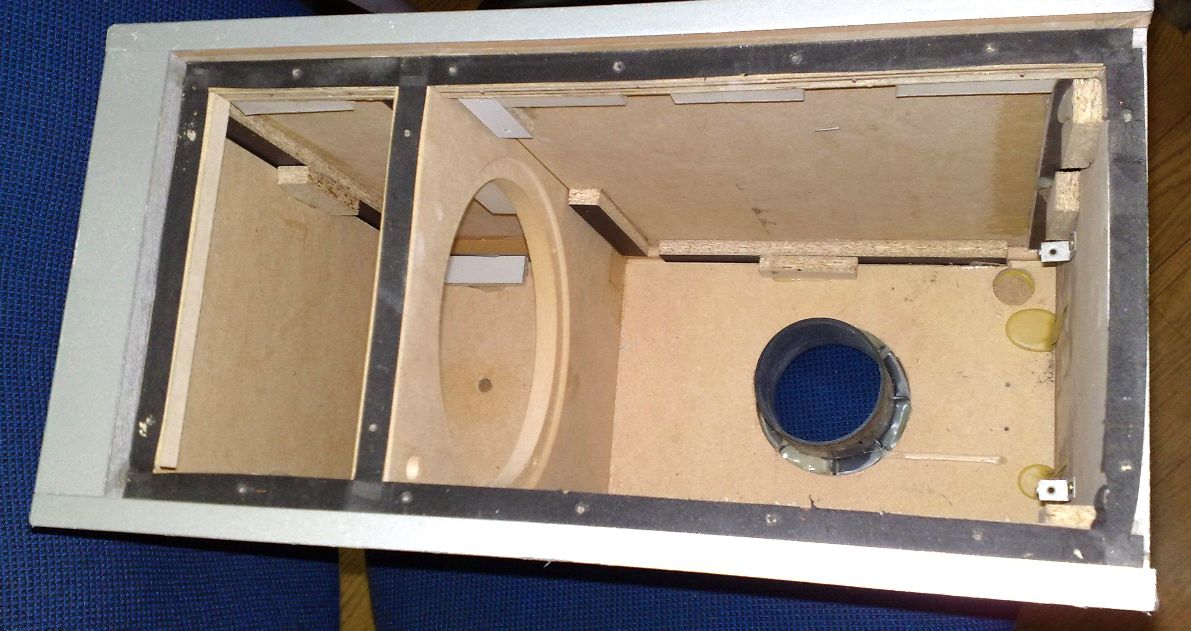

Montaż BR i sklejanie dystansu tandemu (głośniki membranami do siebie)

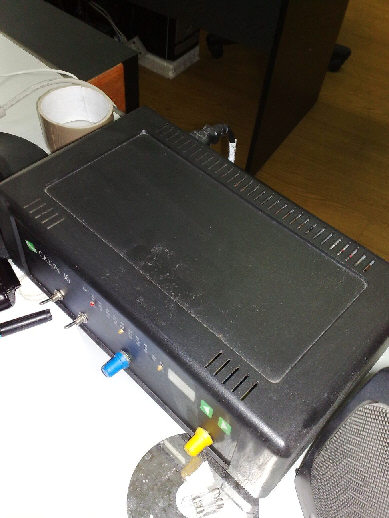

wzmacniaczyk 2.1

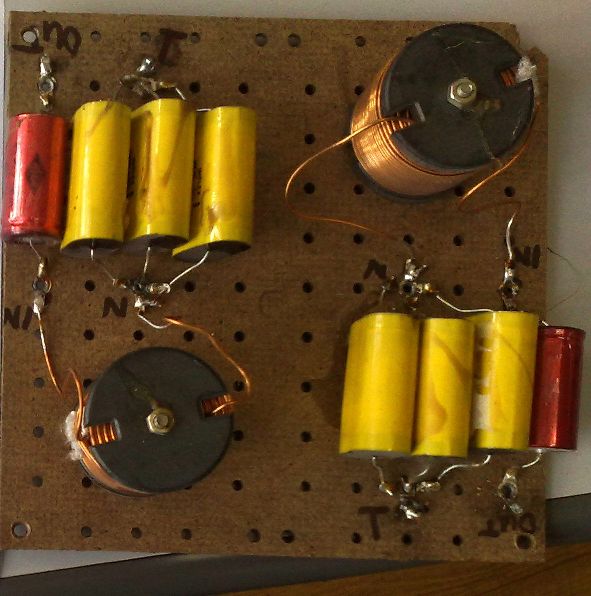

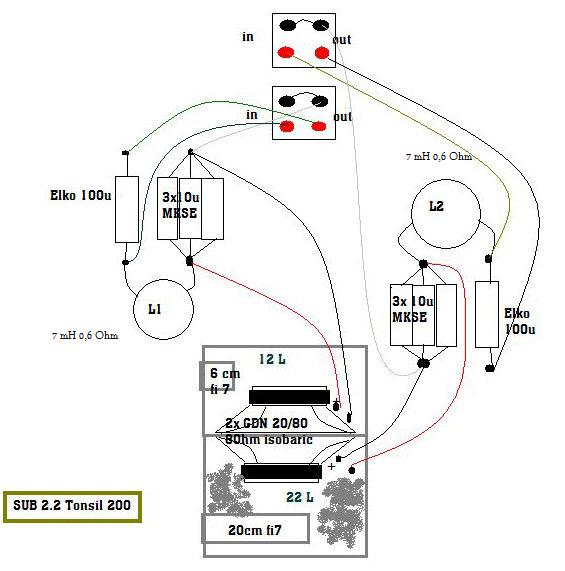

filtry pasywne

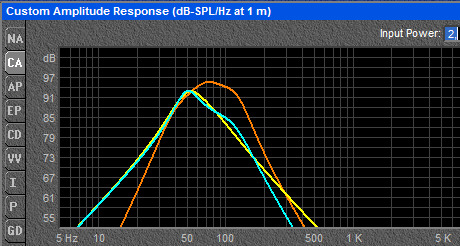

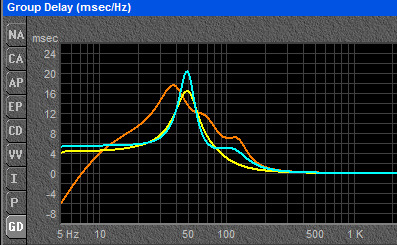

Symulacje..................

POMIARY

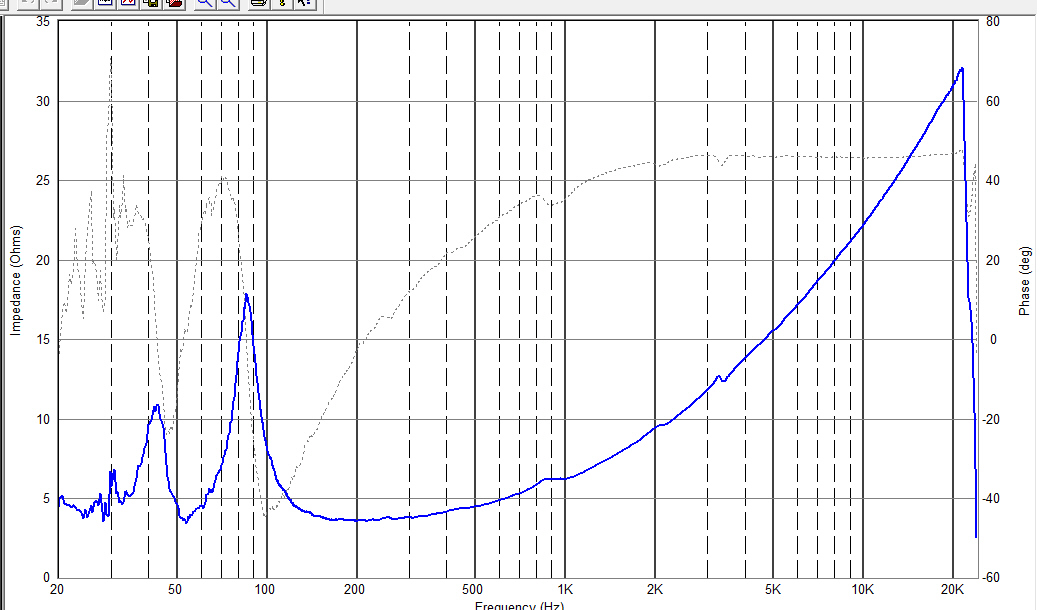

duży

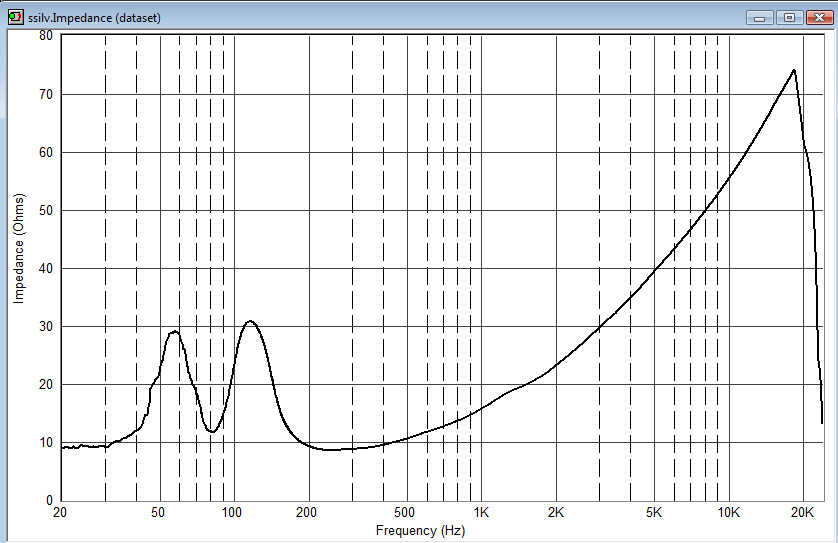

mały
